Цифровой пульт управления сценической механикой: инженерия, функциональность и аппаратная интеграция
С 15 по 17 сентября 2026 года в Москве, в «Тимирязев Центре», прошла международная выставка Light + Audio Tec 2026, посвященная сценическому и студийному оборудованию, световым и звуковым технологиям, видеорешениям и инсталляциям. Выставка объединила производителей и поставщиков оборудования, системных интеграторов, представителей учреждений культуры, спортивных объектов и других участников профессионального рынка.
Среди участников выставки были и компании — клиенты ГК «Сенсорные Системы», которые используют сенсорные мониторы TS-Line® в производимом ими профессиональном сценическом оборудовании.
Это хороший повод подробнее рассказать о том, какую роль сенсорные технологии играют в современных системах управления сценическим оборудованием и почему требования к дисплею здесь заметно отличаются от требований к обычному офисному монитору.
От механических пультов к цифровому управлению сценой
Современный театр, концертный зал или многофункциональное сценическое пространство представляет собой сложный инженерно-технический комплекс. Во время постановки может потребоваться одновременная работа десятков исполнительных механизмов: штанкетных и софитных подъемов, точечных лебедок, поворотных кругов, подъемно-опускаемых площадок и других элементов сценической механики.
Одним из ключевых элементов в цепочке «оператор — система автоматизации — исполнительный механизм» становится цифровой пульт управления.
Вместо большого количества отдельных тумблеров, кнопок и переключателей часть функций переносится в графический интерфейс. Сенсорный монитор для пульта управления позволяет одновременно отображать состояние оборудования, рабочие параметры и элементы управления.
При этом речь не идет о полном отказе от физических органов управления. В профессиональных системах сенсорный интерфейс, кнопки, джойстики и аварийные органы управления могут дополнять друг друга.
Не только театры и концертные залы
Подобные решения востребованы значительно шире классической театральной сцены. Сенсорные мониторы и операторские интерфейсы могут использоваться при оснащении:
- актовых залов школ, вузов и других образовательных учреждений;
- домов и дворцов культуры;
- дворцов спорта и спортивно-зрелищных комплексов;
- театров;
- концертных залов;
- культурных и досуговых центров;
- студий звукозаписи;
- музеев;
- цирков;
- выставочных пространств;
- холлов и демонстрационных зон;
- многофункциональных залов и трансформируемых пространств.
В зависимости от проекта сенсорный монитор для системы управления может быть частью операторского пульта, автоматизированного рабочего места, системы сценической механики, мультимедийного комплекса или другого специализированного оборудования.
Таким образом, речь идет не только о театральной индустрии, а о достаточно широком классе профессиональных систем, где оператору необходимо удобно и наглядно взаимодействовать с большим количеством оборудования.
Что может отображаться и управляться с цифрового пульта?
Архитектура конкретной системы определяется разработчиком оборудования и используемым программным обеспечением.
Современный пульт управления сценической механикой может объединять управление верхней механикой — штанкетами, софитами, лебедками и точечными подъемами — и нижней механикой, включая подъемно-опускаемые площадки и поворотные конструкции.
В зависимости от проекта через графический интерфейс могут быть реализованы:
- прямое и программное управление механизмами — выбор отдельных приводов или их групп, контроль положения, скорости и траекторий движения;
- работа со сценариями — запуск заранее подготовленной последовательности действий;
контроль времени и тайминга; - визуализация состояния оборудования и зон работы;
- синхронизация движения оборудования с другими системами;
- работа с мультимедийным оборудованием и технологическим видео;
- журналирование и сохранение настроек системы.
В исходном проекте, на котором основан наш практический пример, программная система позволяла работать как с отдельными механизмами, так и со сложными сценариями с большим количеством одновременно задействованного оборудования.
Важно подчеркнуть: перечисленные функции относятся к программно-аппаратной системе управления в целом. Сенсорный монитор TS-Line® в такой системе выступает аппаратным интерфейсом отображения и ввода команд.
Почему к сенсорному монитору в таком проекте предъявляются особые требования?
Рабочее место оператора сценической механики — совсем не то же самое, что обычный офисный компьютер. Оператор работает в ограниченное время, часто в затемненном помещении, одновременно контролируя большое количество параметров. Поэтому при проектировании оборудования необходимо учитывать не только размер экрана, но и характеристики сенсорной панели, способ монтажа, защиту и интерфейсы подключения.
Надежное сенсорное управление
Встраиваемые мониторы TS-Line® используют проекционно-емкостную технологию PCAP. Для актуального 22-дюймового TS-Line® TS2236L поддерживается до 10 одновременных касаний. Предусмотрены отдельные режимы работы сенсорной панели, в том числе работа в перчатках и работа через дополнительное защитное стекло. Для проектировщика это важно: один и тот же монитор можно использовать в разных условиях эксплуатации и в разных конструкциях операторского оборудования.
Работа в перчатках
В профессиональной среде оператор или технический специалист может переходить от работы непосредственно с оборудованием к работе с интерфейсом пульта. Для TS2236L предусмотрен режим работы в перчатках, в котором поддерживается до пяти одновременных касаний. Аналогичные возможности предусмотрены и в других актуальных моделях линейки TS-Line® — конкретные параметры необходимо учитывать при подборе дисплея под проект.
Работа через дополнительное защитное стекло
Для конструкторов оборудования особенно важна возможность разместить сенсорный монитор за дополнительным стеклом корпуса изделия. TS2236L поддерживает сенсорный ввод через защитное стекло толщиной до 6 мм. В этом режиме поддерживается до двух одновременных касаний. Это позволяет проектировщику интегрировать дисплей непосредственно в конструкцию операторского пульта, сохраняя единую внешнюю поверхность корпуса и дополнительно защищая экран.
Защита лицевой части
Для TS2236L предусмотрена защита лицевой панели по классу IP65. Дисплей также прошел испытания на механическую стойкость, включая Ball Drop Test по UL60950 и IK08. Для оборудования, устанавливаемого в профессиональной среде, эти параметры могут быть важны при выборе дисплея для интеграции в конструкцию.
Разрешение и рабочая область
Актуальный TS-Line® TS2236L имеет диагональ 21,5 дюйма, IPS LED-матрицу и разрешение 1920 × 1080 Full HD. Углы обзора составляют до 178° по горизонтали и вертикали. Высокое разрешение особенно важно для интерфейсов, в которых одновременно отображаются мнемосхемы, состояние механизмов, таблицы параметров и элементы управления.
Интерфейсы подключения
Для интеграции в профессиональное оборудование важен и набор аппаратных интерфейсов. В TS2236L предусмотрены: HDMI, DisplayPort, VGA, USB для передачи данных сенсорной панели. Это позволяет разработчику подобрать необходимый вариант подключения к промышленному компьютеру, рабочей станции или другому вычислительному модулю системы управления.
Встраиваемый сенсорный монитор как часть конструкции пульта
При создании операторского оборудования монитор зачастую необходимо не установить рядом с системой, а интегрировать непосредственно в корпус изделия. Именно для таких задач предназначено исполнение Open Frame. Встраиваемый сенсорный монитор становится конструктивной частью пульта: разработчик определяет его положение, угол установки, защиту, расположение относительно физических органов управления и других экранов.
Для подобных проектов ГК «Сенсорные Системы» предлагает линейку сенсорных мониторов TS-Line® с диагоналями от 10,1 до 32 дюймов.
Это позволяет использовать сенсорные дисплеи в самых разных конструкциях — от компактной панели локального управления до полноценного многоэкранного рабочего места оператора. То есть, TS-Line® — это не одна конкретная модель, а целая линейка для подбора сенсорного монитора для интеграции в оборудование под требования конкретного проекта.
Практический опыт: сенсорные мониторы TS-Line® в пульте управления сценической механикой

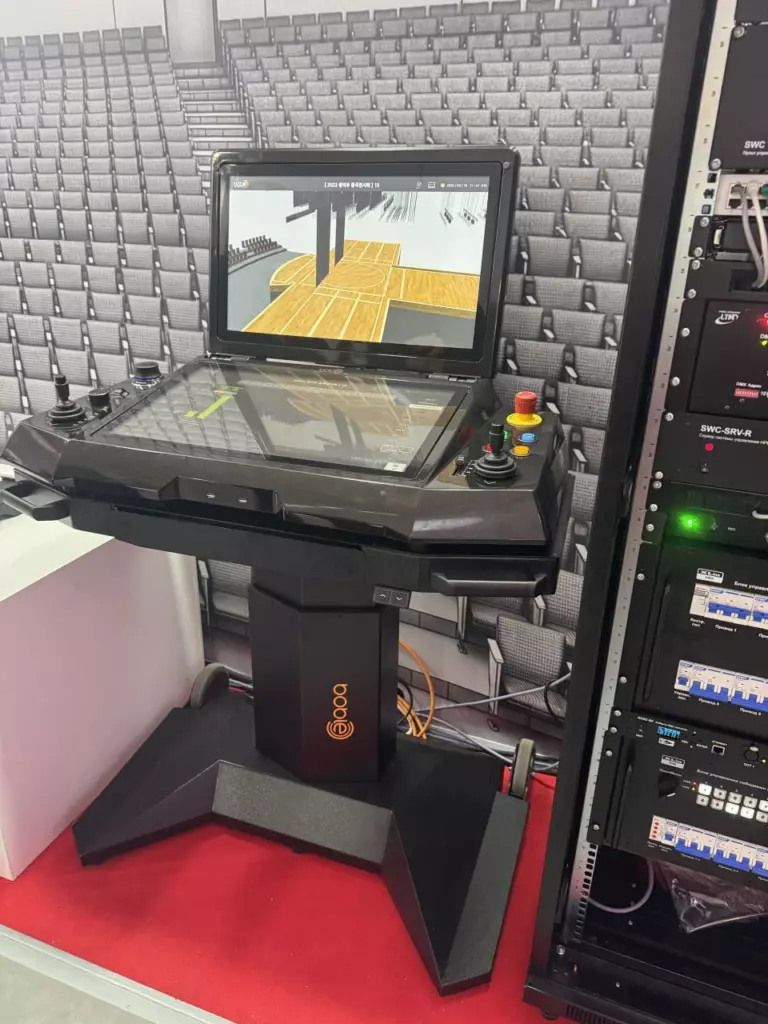

Один из реальных проектов применения TS-Line® — профессиональный операторский пульт управления верхней и нижней механикой сцены. Проект реализован компанией, специализирующейся на профессиональном сценическом оборудовании.
В составе пульта была реализована двухмониторная сенсорная консоль на базе 22-дюймовых дисплеев TS-Line®. Сенсорные мониторы выполняли разные задачи:
Основная рабочая область
Один экран использовался как основной командный интерфейс. На нем отображались:
- интерактивное представление сцены и механизмов;
- высотные отметки;
- текущие параметры движения;
- зоны работы оборудования;
- выбор отдельных приводов и групп механизмов.
Иными словами, оператор получал на одном сенсорном экране как информацию о состоянии системы, так и средства непосредственного взаимодействия с ней.
Сценарии, тайминг и системный контроль
Вторая рабочая область использовалась для дополнительных функций системы:
- работы со сценарными партитурами;
- таблицами тайминга;
- настройками заранее подготовленных конфигураций;
- отображения технологического видеонаблюдения.
Такое разделение позволяло не перегружать один экран множеством окон и одновременно держать перед оператором несколько типов информации. По материалам проекта, именно двухмониторная конфигурация была выбрана для того, чтобы уменьшить количество переключений между интерфейсами и повысить удобство работы оператора в ответственные моменты представления.
Сенсорный интерфейс как компонент профессиональной системы
Сценическая механика — хороший пример того, как меняется роль сенсорного дисплея. В подобных проектах это уже не просто монитор, установленный рядом с компьютером. Это часть профессиональной системы управления, конструктивно и функционально связанная с самим оборудованием. Тот же подход может применяться в системах автоматизации, операторских панелях, специализированных рабочих местах и других устройствах, где требуется совмещать визуализацию информации и интерактивное управление.
Широкая линейка диагоналей TS-Line® и наличие встраиваемых исполнений позволяют выбирать дисплей, исходя из требований конкретного проекта, а не адаптировать оборудование под единственную доступную модель.
