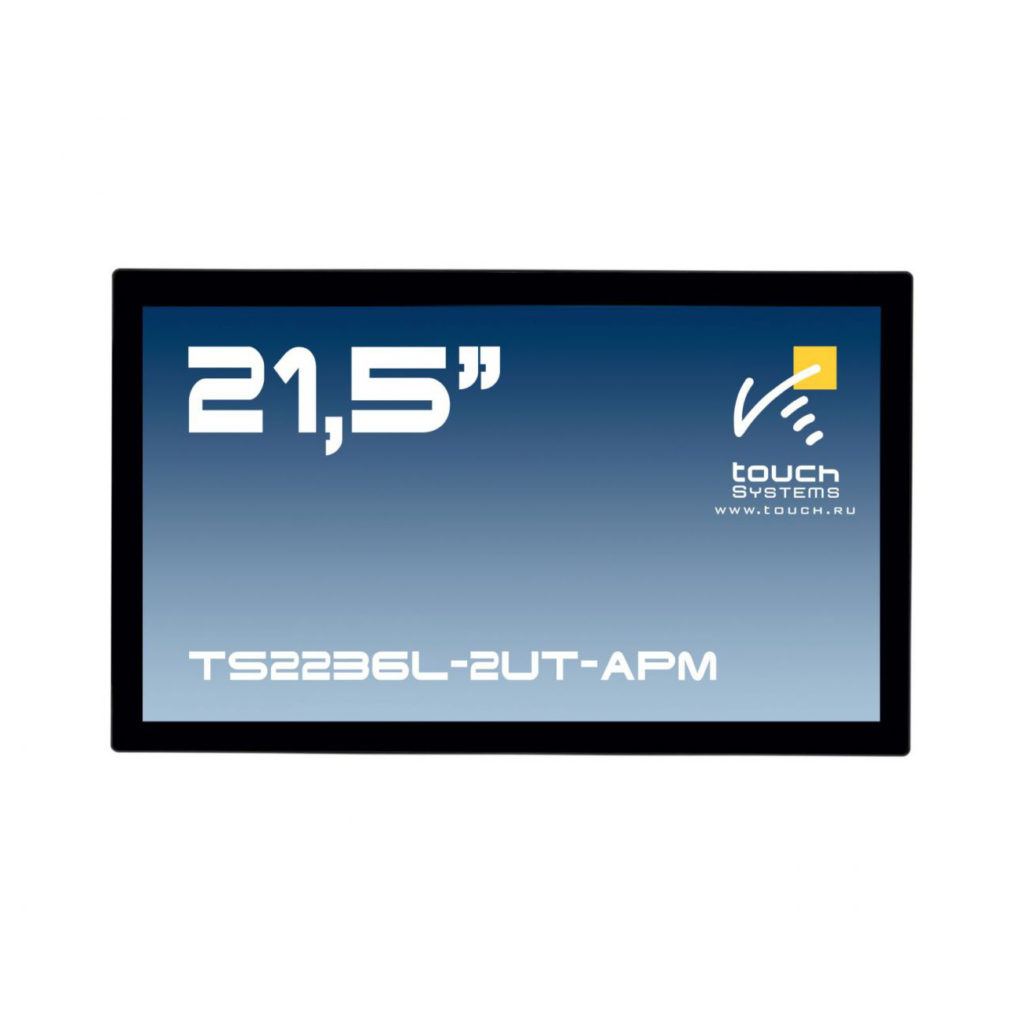

Встраиваемый дисплей TS-LINE TS2236L
Встраиваемый дисплей TS-LINE TS2236L с тактильным экраном PCAP 22 дюйма выполнен на основе современной LCD TFT LED матрицы, имеет высокую яркость (250 нит), контрастность (1000:1) и разрешение (1920 х 1080). Проекционно-емкостной экран поддерживает режим мультитач (10 касаний). Антивандальность дисплея TS-LINE TS2236L подтверждена прохождением тестов на ударопрочность стекла ball-drop test (UL60950) и устойчивость корпуса к механическим воздействиям (IK08). При отличных технических характеристиках и премиальном качестве дисплей TS-LINE TS2236L стоит на 30% дешевле аналогичных моделей!
| Модель | TS-LINE TS2236L |
|---|---|
| Диагональ | 21,5" |
| Дисплей | Активная матрица с TFT LCD с LED-подсветкой (IPS)* |
| Сенсорный экран | Projected Capacitive (PCAP) |
| Количество касаний | 10 касаний, 5 касаний — в режиме работы “Перчатка”, 2 касания при работе через защитное стекло до 6 мм |
| Сенсорный интерфейс | USB |
| Соотношение сторон | 16:9 |
| Разрешение | 1920 x 1080 |
| Яркость | Яркость матрицы — 250 нит, с экраном PCAP — 225 нит |
| Контрастность | 1000:1 |
| Время отклика, мс | 14 мс |
| Рабочая область экрана | Ширина — 477,30 мм, высота — 268,79 мм |
| Угол обзора, ° | Горизонтальный ±89° или 178° общий; Вертикальный ±89° или 178° общий |
| Экранное меню управления (OSD) | Settings: Contrast, Brightness, H-position, V-position, Phase, Clock, Auto-Adjust, Color Temperature (Red, Green, Blue), Sharpness, OSD Timeout, OSD Position, OSD H-Position, OSD V-Position, Touch Switch (3 mode), Reset, Language (English, French, Deutsch, Italian, Spanish, Japanese, Simplified Chinese, Traditional Chinese), Source Select, Display Mode, Factory. |
| Интерфейс видео | 1 х VGA (DB15), DP x 1, HDMI x 1 |
| Источник питания | Внешний блок питания AC-DC, 12 Вольт, 3 Ампера, 36 Ватт |
| Входной разъем | 1 х 12V DC Jack с замком |
| Размеры (Ш x В x Г), мм | 519,9 x 314,9 x 42,4; в коробке — 610 x 405 x 145 |
| Вес, кг | 4,6 (в упаковке — 7,5) |
| Температурный режим, °С | Эксплуатации 0°C до 40°C, хранения -20°C до 60°C |
| Влажность без конденсации, % | Эксплуатации 20-80%, хранения 10-95% |
| Герметичность | IP65 лицевая сторона |
| Материал корпуса | Пластик (ABS), сталь с порошковой окраской, стекло |
| Варианты монтажа | Кронштейн VESA 100 х 100 |
| Гарантия, лет | 2 |
* характеристики могут быть изменены производителем
10 причин купить встраиваемый монитор TS-LINE TS2236L
- Проекционно-емкостная технология (PCAP) с функцией мультитач, до 10 одновременных касаний.
- Переключение режимов работы сенсора через внутренне меню монитора (3 режима) — «Нормальный» режим (10 касаний) / режим «Перчатка» (5 касаний и возможность работать в толстых зимних перчатках (используется без защитного стекла))/ режим «Через стекло» (2 касания, через 6 мм защитное стекло без воздушной прослойки).
- Антивандальное сенсорное стекло монитора способно противостоять механическим повреждениям, что подтверждается успешным тестом ball-drop test (UL60950 и IK08).
- Защита передней панели монитора соответствует IP65 за счет уплотнителя, расположенного по периметру монитора. При встройке монитора уплотнитель препятствует проникновению влаги и пыли в корпус устройства.
- Высокая яркость (250 нит) и контрастность (1000:1) матрицы монитора.
- Большой выбор цифровых и аналоговых портов позволяет использовать монитор практически с любым оборудованием.
- Алюминиевый кронштейн для удобной коммутации проводов.
- Выносной пульт управления монитором Remote OSD подключаемый к монитору через порт LAN, тип RJ45 (порт используется только для подключения внешнего пульта управления).
- Комплект монтажных уголков для встраивания монитора.
Области использования сенсорных мониторов:
Банки и финансы
— Терминалы электронной очереди
Медицина:
— Передвижные палатные рентгеновские аппараты
— Прикроватные комплексы кардиологического мониторинга пациентов
— Терминалы электронной очереди в поликлиниках
— Информационно-справочные терминалы в больницах и поликлиниках
— Аптечные информационные терминалы с каталогами лекарственных средств
Промышленность:
— Системы автоматического управления гальваническим оборудованием
Транспорт
— Системы безопасности на транспорте
Сенсорный встраиваемый монитор TS-LINE TS2236L оснащен следующими портами и разъемами:
- порт Audio-Out, сквозная аудио-линия с HDMI порта, позволяет подключать колонки или другое акустическое оборудование при подключении монитора к ПК посредством кабеля HDMI и настройки передачи аудио посредством этого кабеля;
- разъем DC-IN, двухпиновый разъем питания 12 вольт с резьбовым соединением, который позволяет зафиксировать кабель питания в мониторе и не беспокоиться о том, что он может случайно выпасть;
- порт DP, цифровой видеопорт DisplayPort;
- порт HDMI, цифровой видеопорт, поддерживающий передачу как видео, так и аудио потоков высокого качества;
- порт VGA, аналоговый видеопорт, D-Sub (DB15);
- порт USB 2.0 (тип B), служит для подключения сенсорной части монитора к ПК или другому устройству;
- порт LAN, используется ТОЛЬКО для подключения выносного пульта управления монитором, который идет в комплекте с монитором (Remote OSD) у которого разъем механически совместим с RJ45.
Где купить встраиваемый монитор?
Чтобы купить встраиваемый монитор с сенсорным экраном или получить консультацию, позвоните по телефонам ✆ +7 (495) 926-57-42, +7 (903) 974-57-42, +7 (903) 549-57-42 или пришлите запрос на электронную почту sale@touch.ru. Все встраиваемые мониторы TS-LINE доступны со склада ГК «Сенсорные Системы» в Москве.
| Артикул | Наименование | Технология | Покрытие антиблик | Рамка (Bezel) | Цвет | Видео порты |
| TE220001 | TS2236L-2UT-APM | Projected Capacitive, 10 одновременных касаний / 5 касаний в режиме работы “Перчатка” / 2 касания при работе через защитное стекло | Нет | Нет | Черный | VGA, HDMI, DP |
Гарантия, тесты и сертификаты
Гарантия - 2 года с возможностью расширения до 3-х лет
Сертификат: EAC
Тесты: Ball Drop Test (BDT) UL60950; IK08
Документация к сенсорному монитору TS-LINE TS2236L
Чертеж
Буклет
Инструкция по эксплуатации
Драйверы
